Diyot Nedir? Diyot Çeşitleri Nelerdir?

Diyot, elektrik akımını yalnızca tek yönde iletebilen yarı iletken bir devre elemanıdır. Bu özellik, onu elektronik devrelerde akım yönünü kontrol etmek, voltajı düzenlemek ve sinyalleri işlemek için vazgeçilmez kılar. Silikon, germanyum veya diğer yarı iletken malzemelerden üretilebilen diyotlar, basit yapısına rağmen elektronik dünyasında çok geniş bir kullanım alanına sahiptir.

Günümüzde diyot denildiğinde akla yalnızca doğrultucu bileşenler gelmez. LED’lerden lazer diyotlara, fotodiyotlardan zener diyotlara kadar pek çok özel amaçlı diyot çeşidi mevcuttur. Bu çeşitlilik sayesinde, diyotlar hem basit elektronik hobi projelerinde hem de uzay teknolojileri gibi ileri mühendislik uygulamalarında görev alır.

Diyot Çeşitleri

Her diyot türü, yapısı ve çalışma prensibi bakımından belirli bir amaca hizmet eder. İşte en yaygın diyot çeşitleri ve özellikleri:

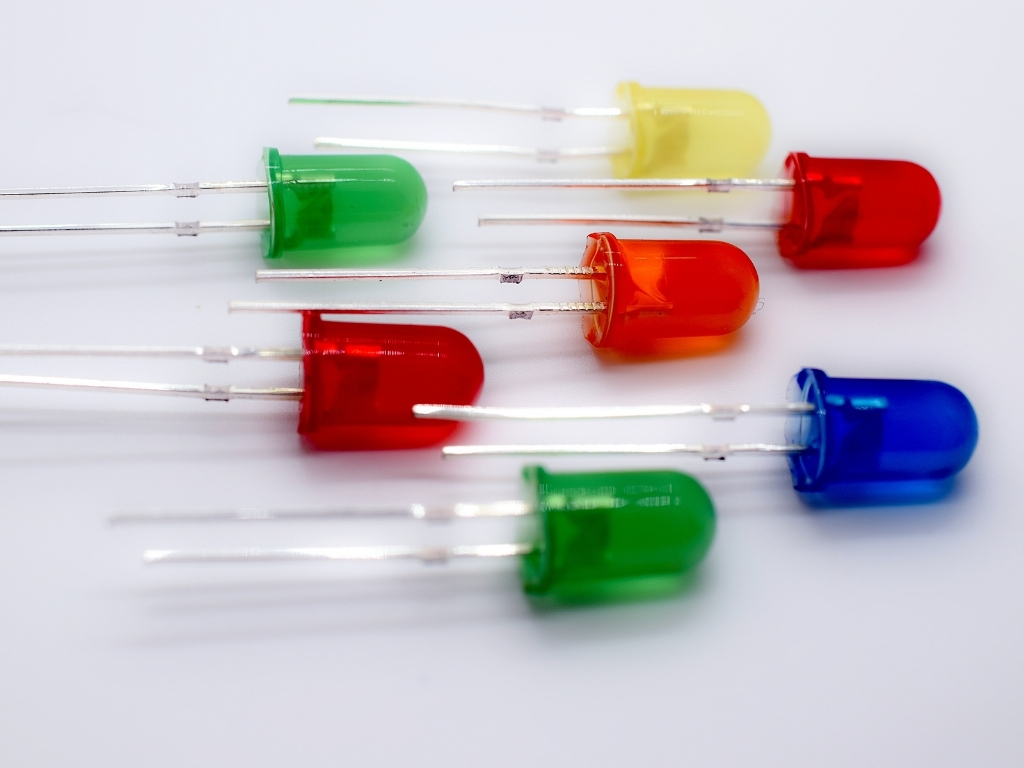

LED Diyot

LED diyot (Light Emitting Diode), elektrik akımı geçtiğinde ışık yayan özel bir diyot türüdür. Yaydığı ışığın rengi, kullanılan yarı iletken malzemeye bağlı olarak değişir. LED’ler düşük enerji tüketimi, uzun ömür ve farklı renk seçenekleri sayesinde aydınlatma, gösterge panelleri, trafik lambaları, otomotiv stop ve sinyal sistemleri gibi pek çok alanda kullanılır.

LED diyotların çalışma prensibi, elektronların yarı iletken içerisindeki boşluklarla birleşerek foton (ışık parçacığı) yayması esasına dayanır. Geleneksel akkor lambalara kıyasla daha verimlidir ve daha az ısı üretir. Ayrıca LED teknolojisi günümüzde dekoratif aydınlatmadan endüstriyel projektörlere kadar geniş bir yelpazede tercih edilmektedir.

Zener Diyot

Zener diyot, ters polarma altında belirli bir voltaj değerine ulaşıldığında iletime geçen özel bir diyot çeşididir. Bu özelliği sayesinde voltaj regülasyonu yapmak, aşırı gerilime karşı devreleri korumak ve referans voltaj sağlamak için kullanılır. Zener diyotlar genellikle güç kaynaklarında ve hassas ölçüm cihazlarında kararlı voltaj sağlamak amacıyla devrelere entegre edilir.

Zener diyotların en önemli avantajı, ters yönde çalışabilmesidir. Bu sayede gerilim, belirlenen değerin üzerine çıkmaya çalıştığında diyot iletime geçerek voltajı sabit tutar. Bu özellik, özellikle entegre devrelerin güvenliği açısından kritiktir.

Schottky Diyot

Schottky diyot, düşük ileri voltaj düşüşü ve çok hızlı anahtarlama süreleri ile bilinir. Bu diyotlar metal-yarı iletken birleşimi ile üretilir ve genellikle 0,2–0,4 volt arasında bir ileri voltaj düşüşüne sahiptir. Bu özellikleri sayesinde yüksek frekanslı devrelerde, radyo frekansı (RF) uygulamalarında, güç kaynaklarında ve güneş enerjisi sistemlerinde tercih edilir.

Schottky diyotların düşük ısınma eğilimi, enerji verimliliğini artırır. Ayrıca, hızlı tepki süreleri sayesinde anahtarlamalı güç kaynaklarında ve hassas dijital devrelerde sinyal kaybını en aza indirir.

Lazer Diyot

Lazer diyot, yüksek yoğunlukta ve koherent ışık üretebilen özel bir diyottur. Çalışma prensibi, yarı iletken malzemede uyarılmış elektronların foton yayarak düzenli (faz uyumlu) ışık oluşturmasıdır. Lazer diyotlar, CD/DVD okuyucular, lazer yazıcılar, barkod okuyucular, fiber optik iletişim sistemleri ve tıbbi cihazlarda yaygın olarak kullanılır.

Lazer diyotların avantajı, küçük boyutlarına rağmen yüksek ışık gücü sağlamalarıdır. Ancak, hassas yapıları nedeniyle aşırı akım ve ısıdan korunmaları gerekir. Bu yüzden lazer diyotlar genellikle özel sürücü devreleriyle birlikte kullanılır.

Fotodiyot

Fotodiyot, ışığı algılayarak elektrik akımına dönüştüren yarı iletken bir bileşendir. Işık sensörleri, kamera sistemleri, güneş pilleri ve optik iletişim uygulamalarında önemli bir rol oynar. Fotodiyotlar, ters polarma altında çalıştırıldığında ışık fotonlarının yarı iletkene çarpmasıyla serbest elektronlar oluşturur ve akım akışı başlar.

Bu özellikleri sayesinde, otomatik aydınlatma sistemlerinden güvenlik kameralarına kadar birçok modern teknolojide yer alır. Özellikle endüstriyel otomasyon sistemlerinde, nesnelerin varlığını algılamak veya ışık seviyesini ölçmek için tercih edilir.

SMD Diyot

SMD (Surface Mount Device) diyot, yüzeye montaj teknolojisi ile üretilen küçük boyutlu diyotlardır. Geleneksel bacaklı diyotlara kıyasla daha kompakt olduklarından, modern elektronik cihazlarda yerden tasarruf sağlar. Akıllı telefonlar, tabletler, bilgisayar anakartları ve diğer kompakt cihazlarda yaygın olarak kullanılır.

SMD diyotlar, otomatik üretim hatlarında yüksek hızda lehimlenmeye uygun oldukları için seri üretim süreçlerinde tercih edilir. Ayrıca düşük profil yapıları sayesinde yüksek yoğunluklu devre tasarımlarında yer avantajı sağlar.

Diyot Nerelerde Kullanılır?

Diyotlar, geniş kullanım alanları sayesinde hem basit hem de karmaşık devrelerde vazgeçilmezdir. Başlıca kullanım alanları şunlardır:

• Doğrultma devreleri: AC akımı DC’ye dönüştürmek için köprü doğrultucu devrelerde kullanılır. Bu uygulama, güç kaynaklarının temelini oluşturur.

• Aşırı voltaj koruması: Zener diyotlar ve transient gerilim bastırıcı diyotlar, elektronik devreleri yüksek voltaj darbelerinden korur.

• Işık üretimi: LED diyotlar aydınlatma, göstergeler ve ekran teknolojilerinde kullanılır.

• Sinyal algılama: Fotodiyotlar, ışık algılama ve ölçüm uygulamalarında görev alır.

• Yüksek frekanslı devreler: Schottky diyotlar, radyo frekansı ve hızlı anahtarlama gerektiren devrelerde tercih edilir.

• Optik iletişim: Lazer diyotlar, fiber optik veri iletiminde temel bileşenlerden biridir.

Elektronik endüstrisinde diyotların kullanım alanı her geçen gün genişlemektedir. Özellikle yenilenebilir enerji sistemleri, elektrikli araçlar ve IoT cihazlarında diyot teknolojileri kritik bir rol üstlenmektedir.

Diyot Fiyatları

Diyot fiyatları, diyotun türüne, çalışma voltajına, akım kapasitesine, üretici markasına ve teknik özelliklerine göre değişir. Örneğin, standart doğrultucu diyotlar çok uygun fiyatlarla temin edilebilirken, lazer diyotlar veya özel amaçlı yüksek güçlü diyotlar daha yüksek maliyetli olabilir.

Piyasada tekli ambalajlardan toplu paketlere kadar farklı satış şekilleri bulunur. Amatör elektronik projeler için satılan paketler oldukça ekonomik iken, endüstriyel kullanım için üretilen özel diyotlar daha pahalıdır. Ayrıca SMD tip diyotlar genellikle üretim adetlerine bağlı olarak daha uygun maliyetli olabilir.

Fiyat araştırması yaparken, yalnızca fiyatı değil, diyotun orijinalliğini ve güvenilirliğini de göz önünde bulundurmak gerekir. Sahte veya düşük kaliteli diyotlar, devrenin performansını olumsuz etkileyebilir ve cihazın ömrünü kısaltabilir.

Diyot, elektrik akımının yönünü kontrol eden temel bir yarı iletken bileşendir. Geniş çeşitliliği, kullanım alanları ve teknolojik gelişmelerle birlikte, elektronik dünyasında önemi giderek artmaktadır. İster LED aydınlatma olsun, ister yüksek frekanslı iletişim sistemleri, diyotlar her zaman devrelerin vazgeçilmez parçaları arasında yer almaya devam edecektir.
